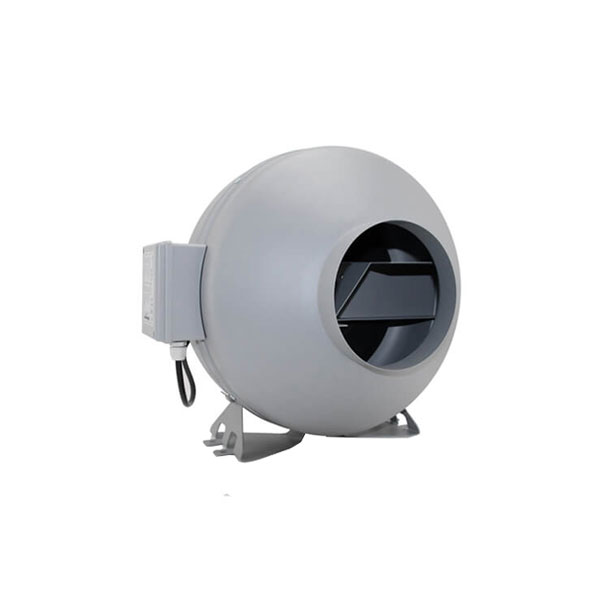

Quạt thông gió nối ống đồng trục ND

Trong thiết kế hệ thống thông gió hiện đại, đặc biệt tại các công trình chung cư, văn phòng và nhà hàng, yêu cầu đặt ra không chỉ là lưu lượng gió đủ lớn mà còn phải đảm bảo vận hành êm ái và dễ dàng tích hợp vào hệ thống ống dẫn âm trần. Đây chính là bài toán mà quạt thông gió nối ống đồng trục ND thương hiệu Kyungjin (xuất xứ Hàn Quốc) được thiết kế để giải quyết triệt để.

Không giống các dòng quạt hút thông thường gắn trực tiếp lên tường hay trần, quạt đồng trục nối ống ND được lắp đặt giữa hai đoạn ống dẫn, cho phép hút và đẩy khí liên tục theo chiều trục mà không cần không gian mở rộng thêm. Kết quả là luồng khí được vận chuyển ổn định qua các hành lang ống dài, giữ cho không khí trong nhà luôn được lưu thông hiệu quả. Bài viết dưới đây phân tích chi tiết cấu tạo, đặc điểm kỹ thuật và bảng giá cập nhật nhất năm 2026 của toàn bộ dòng sản phẩm ND.

Cấu tạo quạt thông gió nối ống đồng trục ND

Để lý giải tại sao dòng quạt ND đạt được hiệu suất ổn định qua nhiều năm vận hành, cần nhìn vào cấu trúc cơ khí được thiết kế theo nguyên lý đồng trục — tức là trục motor và cánh quạt nằm cùng phương với chiều dòng khí, loại bỏ tổn thất áp suất do thay đổi hướng gió.

• Vỏ quạt hình trụ tròn khép kín là phần dễ nhận biết nhất của dòng ND. Vỏ được chế tạo từ nhựa ABS hoặc nhựa PP gia cường chịu lực, bề mặt nhẵn phía bên trong giúp giảm ma sát dòng khí, bề mặt ngoài được xử lý chống ẩm phù hợp với môi trường phòng tắm, nhà bếp và khu vực có độ ẩm cao.

• Motor với lõi đồng nguyên chất là trái tim của toàn bộ dòng sản phẩm ND. Lõi đồng có khả năng dẫn điện và tản nhiệt tốt hơn lõi nhôm, giúp motor duy trì nhiệt độ vận hành ổn định trong điều kiện chạy liên tục nhiều giờ. Đây là yếu tố quyết định tuổi thọ và độ bền của thiết bị trong các ứng dụng thông gió 24/7 như nhà hàng hay tòa nhà văn phòng.

• Cánh quạt dạng hướng trục (axial) được thiết kế với góc nghiêng tối ưu để đạt cân bằng giữa lưu lượng gió và mức tiêu thụ điện năng. Toàn bộ cụm cánh được kiểm tra cân bằng động trước khi xuất xưởng, loại bỏ rung lắc và tiếng ồn phát sinh do mất cân bằng khi quay tốc độ cao.

• Mặt bích kết nối hai đầu được gia công với kích thước chuẩn theo đường kính ống, tương thích với các hệ thống ống dẫn thông dụng trên thị trường Việt Nam. Thiết kế này giúp kỹ thuật viên lắp đặt và thay thế nhanh chóng mà không cần tháo toàn bộ tuyến ống.

  Đặc điểm nổi bật của quạt thông gió nối ống đồng trục ND

  Không chỉ dừng lại ở cấu tạo chắc chắn, quạt nối ống ND còn sở hữu những ưu điểm về vận hành và kinh tế phù hợp với xu hướng thiết kế công trình tiết kiệm năng lượng hiện nay. Đây là những yếu tố khiến dòng ND được các kỹ sư cơ điện và nhà thầu M&E ưu tiên chỉ định trong các dự án dân dụng và thương mại.

  • Dải công suất đa dạng, phủ rộng nhu cầu thực tế: Dòng ND cung cấp năm phiên bản từ ND-100 đến ND-250 với công suất từ 51W đến 175W, lưu lượng gió từ 262 m3/h đến 979 m3/h, cho phép kỹ sư thiết kế chọn đúng model phù hợp với từng không gian mà không phải dùng thiết bị quá tải hay thiếu công suất.

  • Điện áp vận hành 220V/240V phổ thông: Toàn bộ các mã ND đều sử dụng nguồn điện dân dụng 220V/240V, không cần biến áp hay hệ thống điện 3 pha chuyên dụng, giúp đơn giản hóa thi công và giảm chi phí đi dây điện cho toàn bộ công trình.

  • Vận hành êm ái, phù hợp với không gian sinh hoạt: Thiết kế đồng trục giúp giảm thiểu điểm thay đổi hướng dòng khí bên trong thiết bị, qua đó hạn chế rung lắc và tiếng ồn cơ học so với quạt hướng trục gắn cạnh. Đây là lợi thế quan trọng khi lắp đặt trên trần phòng ngủ hay phòng họp yêu cầu môi trường yên tĩnh.

  • Bảo hành 12 tháng chính hãng Kyungjin: Toàn bộ dòng ND được bảo hành 12 tháng, hỗ trợ mua nhiều với chính sách chiết khấu theo số lượng, phù hợp cho các đơn vị thi công và nhà thầu cần mua theo dự án.

  Bảng thông số kỹ thuật và giá các mã quạt ND

  Tùy vào diện tích không gian cần thông gió và đường kính ống dẫn hiện hữu, quý khách có thể đối chiếu bảng dưới đây để chọn mã phù hợp. Các thông số được lấy trực tiếp từ dữ liệu sản phẩm chính hãng.

  Mã sản phẩm	Lưu lượng gió (m3/h)	Công suất (W)	Điện áp	Giá bán (VND)
  ND-100	262	51	220V/240V	1.360.000
  ND-125	420	73	220V/240V	1.410.000
  ND-150	680	110	220V/240V	1.600.000
  ND-200	945	175	220V/240V	2.120.000
  ND-250	979	175	220V/240V	2.200.000
  ND-315	1660	225	220V/240V	2.560.000

  Ứng dụng của quạt thông gió nối ống đồng trục ND

  Nhờ thiết kế nối ống gọn nhẹ và dải lưu lượng phủ rộng từ không gian nhỏ đến công trình thương mại quy mô vừa, dòng quạt ND hiện diện trong nhiều loại công trình đang được xây dựng và nâng cấp tại Việt Nam. Đây là nhóm ứng dụng thực tế phổ biến nhất mà các kỹ sư thiết kế hệ thống M&E thường chỉ định dòng ND.

  • Thông gió căn hộ chung cư và nhà ở dân dụng: Trong các căn hộ cao tầng, nhà vệ sinh và bếp thường không có cửa sổ thông ra ngoài trực tiếp mà phải dẫn khí qua ống đứng hoặc ống ngang đến hộp thu chung của tòa nhà. Mã ND-100 và ND-125 với lưu lượng 262–420 m3/h và công suất thấp từ 51–73W là lựa chọn phổ biến cho loại không gian này, vừa tiết kiệm điện vừa đủ mạnh để thắng áp suất cản trong các tuyến ống ngắn đến trung bình.

  • Hút mùi và cấp khí tươi cho nhà hàng, quán café và khách sạn: Các không gian thương mại ẩm thực đòi hỏi lưu lượng thông gió lớn hơn để đảm bảo mùi thức ăn và khói bếp không lưu lại trong phòng khách. Mã ND-150 đến ND-200 với lưu lượng 680–945 m3/h đáp ứng tốt yêu cầu này, đặc biệt khi kết hợp với hệ thống ống dẫn âm trần và hộp phân phối gió đa nhánh trong các công trình nội thất hoàn thiện cao cấp.

  • Thông gió văn phòng, phòng họp và trung tâm thương mại: Hệ thống cấp khí tươi trong văn phòng thường yêu cầu thiết bị vận hành liên tục trong giờ làm việc mà không gây tiếng ồn ảnh hưởng đến chất lượng công việc. Dòng ND với thiết kế đồng trục và motor lõi đồng nguyên chất đảm bảo độ bền cho chế độ vận hành dài giờ, đồng thời duy trì mức ồn thấp phù hợp với yêu cầu môi trường làm việc chuyên nghiệp.

  • Hút khí thải phòng sạch, phòng thí nghiệm và xưởng sản xuất nhẹ: Trong các không gian cần kiểm soát chất lượng không khí nghiêm ngặt như phòng thí nghiệm hay khu vực đóng gói thực phẩm, khả năng kết nối ống dẫn trực tiếp của dòng ND giúp định hướng luồng khí thải đi đúng tuyến thoát ra ngoài mà không phát tán ngược vào khu vực sản xuất.
